【半導体業界ニュース】2026年10月のニュースを12本厳選してご紹介!

当ページのリンクには広告が含まれています。

2026年10月に半導体業界で生じたニュースを12本厳選してご紹介します。

目次

動画で説明:半導体業界ニュース2026年10月号

2026年10月時点の世界の半導体市場推移

2026年10月末時点の半導体関連株式市場推移

各ニュース記事:半導体業界ニュース2026年10月号

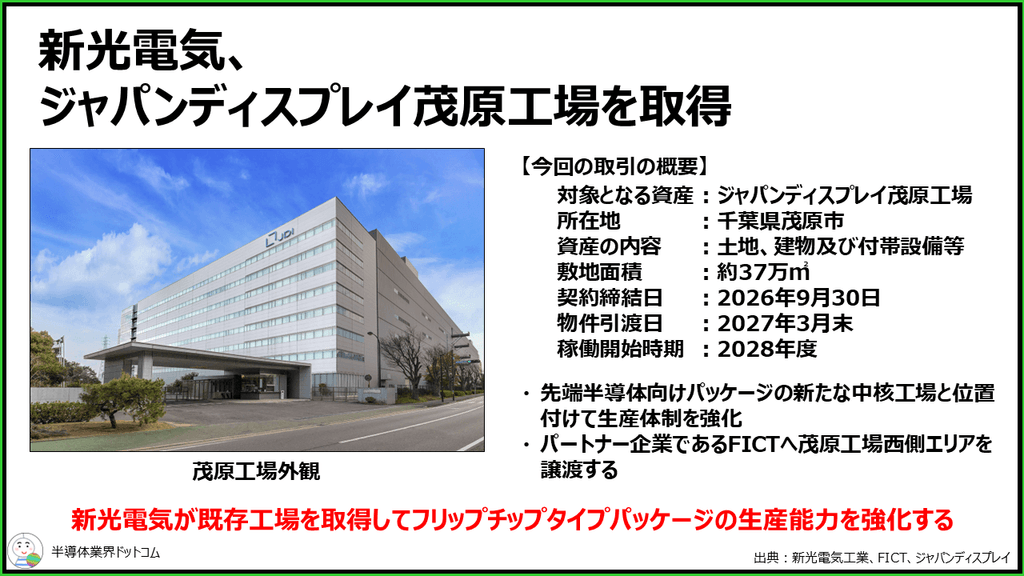

新光電気、ジャパンディスプレイ茂原工場を取得

新光電気工業は9/30、ジャパンディスプレイとの間で、千葉県茂原市にあるJDI茂原工場の売買契約を締結したと発表しました。

工場の引き渡しは2027年3月末を予定しており、2028年度の稼働開始を目指しています。

AIの急速な普及やデータセンター市場の拡大により、AIアクセラレーターなどの先端半導体向けフリップチップタイプパッケージの需要が大きく拡大しています。同社は取得する茂原工場を「先端半導体向けパッケージの新たな中核工場」と位置付けて、既存の長野地区の工場と合わせて大幅な供給能力の増強を図る計画です。

また同日、新光電気工業は取得した敷地のうち西側エリアを、パートナー企業であるFICT(長野県長野市)に譲渡する契約も締結しました。プリント基板製造を手がけるFICTとの連携をさらに強固にすることで、フリップチップタイプパッケージ事業全体の生産体制を強化するとしています。

コメント

新光電気工業が、AI向け半導体パッケージの需要増に応えるための拠点を千葉県に確保しました。AIを支える高性能半導体の製造には、チップを実装するパッケージ基板の大型化・多層化と増産がボトルネックになりつつあります。今回、旧液晶ディスプレイ工場という広大な敷地を活かし、パートナー企業のFICTと同じ拠点でタッグを組んで事業展開していくことは、旺盛な市場ニーズを取り込む上で非常に効率的な戦略と言えそうですね。

基ニュース

新光電気工業:プレスリリース(9/30)

ジャパンディスプレイ:プレスリリース(9/30)

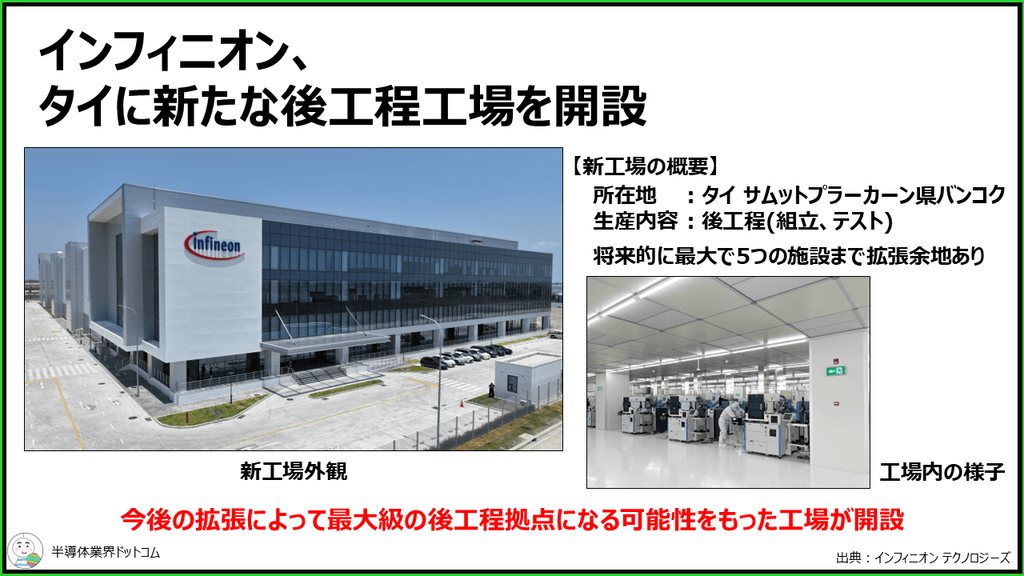

インフィニオン、タイに新たな後工程工場を開設

インフィニオンテクノロジーズは10/1、タイにおいて新たな後工程拠点を開設したと発表しました。

今回の新拠点開設は、将来的な需要の成長を見据え、自社の生産能力を増強するとともに、よりレジリエントなサプライチェーンを構築するための戦略的投資としています。

この工場はタイのサムットプラーカーン県バンコクに新設され、段階的な拡張を前提とした設計によって将来的にインフィニオン最大級の後工程拠点となる可能性を持つとしています。

コメント

インフィニオンがタイに新たな後工程拠点を開設しました。AIやEVなどによって半導体の用途が広がる中、チップの性能を引き出し最終製品に仕上げる後工程の重要性は高まっています。安定供給の確保に向けた各社のグローバルな生産体制構築には引き続き注目していきたいです。

基ニュース

インフィニオンテクノロジーズ:プレスリリース(10/1)

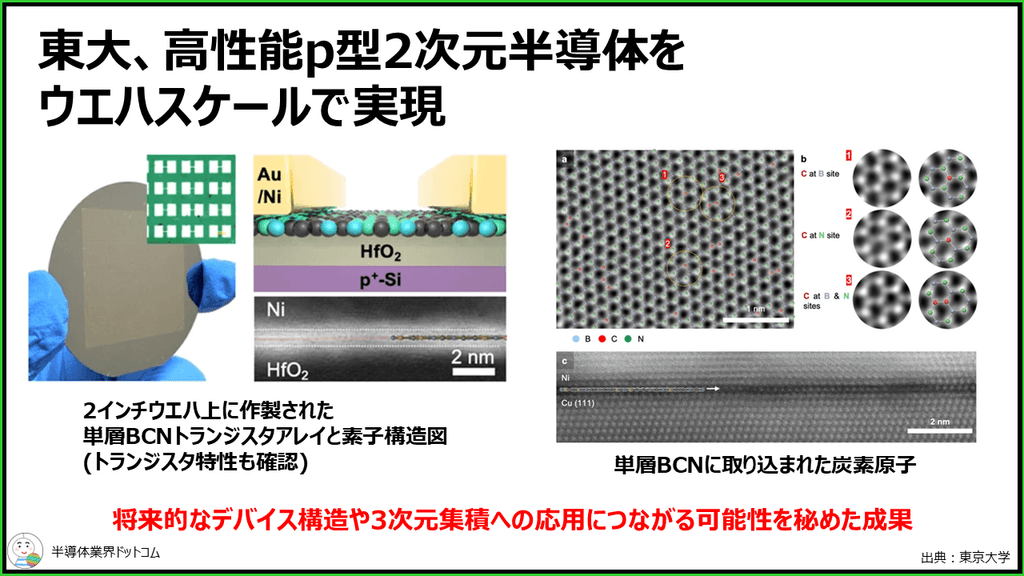

東大、高性能p型2次元半導体をウエハスケールで実現

東京大学は10/1、原子1層の厚さしかない2次元材料において、高性能なp型半導体として動作するホウ素炭素窒化物(BCN)をウエハスケールで実現したと発表しました。

現代の電子機器を支えるCMOSを構築するには、電子を運ぶn型半導体と正孔を運ぶp型半導体の両方が不可欠です。次世代の微細トランジスタや3次元集積回路の材料として原子数層まで薄くできる2次元半導体が期待されていますが、優れた特性を持つp型の2次元半導体を大面積で安定して作製することは極めて困難という課題がありました。

今回、東大の研究グループは絶縁体である原子1層の窒化ホウ素(BN)の結晶格子に、炭素を原子レベルで取り込むというシリコン半導体のドーピングに通じる材料設計アプローチを採用しました。これによりp型半導体として動作するBCNを初めて実現し、実際に2インチウエハ上にトランジスタアレイを作製して良好な電気特性を実証したということです。

コメント

東京大学から、次世代半導体に向けた基礎研究の成果が発表されました。これまで2次元材料の分野ではMoS2などのn型半導体の研究が先行していましたが、CMOS回路を組むためのペアとなる実用的なp型材料が欠けていました。今回、絶縁体である窒化ホウ素に炭素を精密に組み込むことでp型化し、さらにそれをウエハサイズの実証したことは、2次元半導体が将来的な量産プロセスへと近づく大きな成果と言えそうですね。

基ニュース

東京大学:プレスリリース(10/1)

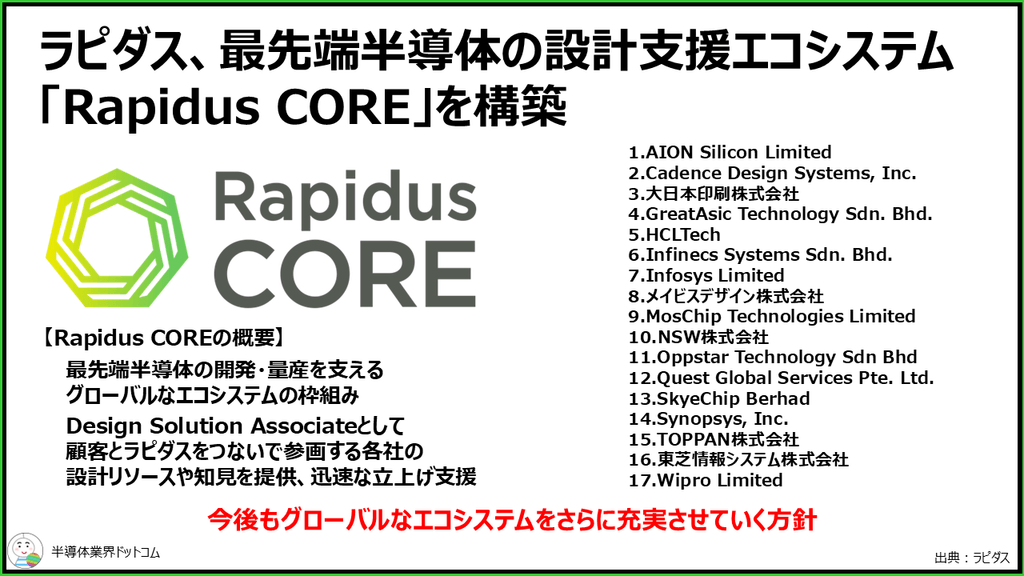

ラピダス、最先端半導体の設計支援エコシステム「Rapidus CORE」を構築

ラピダスは10/5、最先端半導体の開発および量産を強力に支援するグローバルなエコシステムである「Rapidus CORE」を立ち上げ、その第一弾として国内外の17社をDesign Solution Associateに選定したと発表しました。

このエコシステム構築は、2027年度に量産開始を予定している2nm世代の最先端ロジック半導体に向けたものです。

最先端半導体は回路設計が非常に複雑化しているため、今回参画を発表した企業群と連携し、設計リソースや専門知見を提供することで顧客の設計から製造までをサポートする体制を整えたということです。

Rapidus COREは今後、設計に加えEDA、IPなどカテゴリーを拡充し、各企業との連携を強化することで、先端半導体の開発・量産を支えるグローバルなエコシステムをさらに充実させていくとしています。

コメント

ラピダスの2nm世代プロセス品の量産に向けた取り組みが、顧客の設計環境整備というフェーズへと進み始めました。最先端ファウンドリのビジネスにおいて、TSMCが圧倒的な強さを誇る理由の1つが「設計のしやすさを支えるエコシステム」の存在です。ラピダスが量産開始を待たずして、国内外の有力企業17社を巻き込んだ設計支援網を立ち上げたことは、実際の顧客獲得に向けた重要なステップと言えますね。

基ニュース

ラピダス:プレスリリース(10/5)

東京応化工業、郡山工場にて世界最大級のフォトレジスト新製造棟を竣工

東京応化工業は10/8、福島県郡山市の郡山工場において、半導体用フォトレジストの新製造棟が竣工したと発表しました。

この新製造棟建設は、2024年7月に着工したもので、稼働開始は2026年11月を予定しています。投資金額は約230億円で、建築面積は4,800㎡。同社によると、フォトレジスト用の製造棟としては世界最大級の規模になります。

郡山工場では、半導体の微細化に不可欠なEUV用やArF用のフォトレジストなど先端材料を製造しています。今回竣工した新棟は、製造ラインの自動化やデジタル化を推進した「人に優しいスマートファクトリー」として設計されており、高い安全性と生産効率を追求しながら世界最高品質のフォトレジストを製造する体制を構築します。

中長期的な半導体市場の成長を見据え、高品質製品のさらなる供給能力拡大を目指すとしています。

コメント

半導体フォトレジスト分野で世界トップクラスのシェアを誇る東京応化工業が、国内に新たな生産拠点を完成させました。最先端のAI半導体などの製造において、微細加工の要となるEUVフォトレジストの重要性はますます高まっています。230億円という積極的な設備投資とスマートファクトリー化による世界最大級の新棟稼働によって最先端材料における日本の競争力と安定供給網をさらに強固にしていただきたいです。

基ニュース

東京応化工業:プレスリリース(10/8)

富士フイルム、米国アリゾナ拠点に約30億円を投じて生産能力増強

富士フイルムは10/14、半導体材料事業の拡大に向け、米国アリゾナ州メサ市にある生産・開発拠点において、CMPスラリーの生産設備を増強すると発表しました。

設備投資の総額は約1,800万ドル(約30億円)で、2027年の稼働開始を予定しています。

今回の投資では大きく2つの設備増強が行われます。1つ目は、同社が世界トップシェアを有する「銅配線用CMPスラリー」の生産能力増強です。AI関連需要の急拡大に伴い、先端ロジックやメモリー分野での需要増に対応します。

2つ目は、多様化する半導体製造プロセスに向けた「多品種用CMPスラリー生産設備」の新設です。これはハイブリッドボンディングなどの先端パッケージング用途にも対応します。

同社は、アリゾナ拠点の研究開発センターでの成果を迅速に量産へつなぐ体制を整え、新たな事業分野への展開を加速するとしています。

コメント

富士フイルムが米国で先端半導体材料の生産体制をさらに強化します。米国では現在、大手半導体メーカーによる巨額の工場建設ラッシュが続いており、現地での材料サプライチェーンの構築が急務となっています。特に微細化や3次元実装の進展により、ウエハ表面を平坦化するCMP工程の難易度と重要性は飛躍的に高まっています。今後に期待したいですね。

基ニュース

富士フイルム:プレスリリース(10/14)

GF、日米協力のもとニューヨーク州で2つの新工場を運営へ

GlobalFoundries(GF)は10/14、日米協力のもと最大210億ドル規模の資金提供を受けてニューヨーク州マルタの拠点で2つの新しい工場における技術提供および運営事業者に選定されたと発表しました。

事業総額は最大210億ドル規模に上ります。初期投資として約100億ドルが投じられ、2026年内に着工、2029年の稼働開始を予定しています。

これにより300mmウエハ換算で年間約90万枚の生産能力が追加され、さらに第2フェーズ(追加投資約100億ドル)が実現すれば、2棟目の工場でも同等の能力が上乗せされる計画です。

このプロジェクトには日本企業も関与しており、ルネサスエレクトロニクスは新工場を自社の生産フットプリントの延長として活用する方針を表明、長年のパートナーである東京エレクトロンも、米国内での先端半導体の生産能力拡大に自社の技術と装置を通じて貢献していくとコメントを寄せています。

コメント

米国での半導体製造回帰を象徴するような、非常にスケールの大きいニュースです。GFは最先端の微細化競争からは一歩引いているものの、自動車やIoT、通信インフラ向けなどに特化したマチュアなプロセスにおいて極めて重要なポジションを占めるファウンドリです。日本側の強力な資金支援と米国の製造基盤強化が結びついた今回の巨大プロジェクトは、経済安全保障上の強靭なサプライチェーンを構築する上で、両国にとって非常に重要なマイルストーンになりそうですね。

基ニュース

GlobalFoundries:プレスリリース(10/14)

経産省、TSMCの熊本第2工場の3nm世代プロセス生産計画を認定

経済産業省は10/16、台湾TSMCの日本子会社であるJASMが申請していた熊本第2工場の「特定半導体生産施設整備等計画」の変更を認定したと発表しました。

改定された計画によると、第2工場では当初予定していた6nmや12nm世代から方針を大きく引き上げ、日本国内初となる最先端の3nmロジック半導体を生産します。今回の計画変更の理由は、AIの急速な進展に伴う市場環境の大きな変化に対応するためとしています。

第2工場における3nm半導体の生産能力は、300mmウエハ換算で月産6,000枚の規模となります。2028年12月までの生産開始を目指しており、本計画に対して国から最大約6,451億円の助成金が交付される予定です。

コメント

TSMCが熊本第2工場に3nmプロセスを導入する方針は、2026年2月にC.C. Wei CEOが高市総理を訪問して明らかにしていました。今回、その変更計画が経産省に正式に承認されたということです。初期の月産能力は6,000枚と規模こそ慎重ですが、量よりも3nmの量産ラインが日本に構築されるという事実そのものが持つインパクトが大きいように思われます。

基ニュース

経済産業省:特定半導体生産施設整備等計画

三菱地所ら、北海道千歳市に最先端の半導体R&D拠点を形成へ

三菱地所は10/23、北海道千歳市およびNTTドコモビジネスと連携して千歳市内に先端半導体研究開発・イノベーション推進拠点「Chitose Technology Frontier(仮称)」を形成するための協定を締結したと発表しました。

新たなR&D拠点は、新千歳空港に近接する工業団地「千歳美々ワールド」内の約12.9万平方メートルの敷地に整備される計画です。千歳市がプロジェクトの全体統括を行い、三菱地所がエリア開発の推進を、NTTドコモビジネスが最先端のICT基盤整備をそれぞれ担います。

この拠点の最大の特徴は、世界水準のオープンな研究設備を集積させ、「前工程から後工程までの一貫した研究開発と検証」を行える環境を構築する点にあります。周辺にはラピダスの次世代半導体製造拠点や、産総研、LSTC(技術研究組合最先端半導体技術センター)などが集積しつつあり、これらと緊密に連携することで国内外の企業や大学が集うオープンイノベーションの場を創出するとしています。

フィジカルAIやGXといった需要産業との接続を図るとともに、業界の課題である高度な半導体人材の育成や交流の場としても機能させる方針です。

コメント

北海道・千歳エリアが、巨大工場の集積地から「次世代半導体の頭脳が集まるグローバルなR&Dハブ」へと進化しようとしています。今後のAI半導体の性能向上には、チップ本体を作る前工程と、それらを高密度に組み合わせる先進パッケージングの密接な連携が欠かせません。それを一つの拠点で一貫して検証できる環境は非常に魅力的です。産学官が一体となった全く新しいスマートな共創拠点の誕生が期待できますね。

基ニュース

三菱地所:プレスリリース(10/23)

NTTドコモビジネス:プレスリリース(10/23)

ラピダス、HCLTechと協業しインド2都市に半導体開発センターを開設

ラピダスは10/26、インドのグローバルテクノロジー企業であるHCLTechと次世代半導体技術における協業を発表しました。

同日、インドのHCLTechグローバル本社にてパートナーシップ締結および開発センター開設の記念式典が開催されました。

今回の協業によってHCLTechはインドのカルナタカ州ベンガルールとフブリの2カ所にラピダス向けの専用開発センターを開設しました。

これらの拠点では、HCLTechが有するコアエンジニアリングの専門性を活用し、マスク設計、設計インフラ、PDK開発、DTCO、レイアウト設計など、幅広い半導体エンジニアリング機能をラピダスに提供するとしています。さらに両社は、将来的なラピダスのエンジニア不足を見据え、インド国内での高度な半導体エンジニアの育成と人材確保においても緊密に連携していくとしています。

コメント

ラピダスが次世代半導体の「設計・開発」と「人材確保」のボトルネック解消に向けて、インド企業とタッグを組むということです。最先端の半導体を量産し、それを活用したチップを顧客に設計してもらうためには、PDKやDTCOのような膨大で複雑な下準備が不可欠です。世界的にも不足しているこの領域の専門エンジニアを、HCLTechというインドの大手テック企業の力を借りて2つの専用拠点でリソース確保する戦略を取るようですね。

基ニュース

ラピダス:プレスリリース(10/26)

SCREEN、京都に半導体製造装置の新拠点を開設へ

SCREENホールディングスは10/30、中長期的な成長が続く半導体市場の需要拡大に対応するため、京都府長岡京市に半導体製造装置事業の新たな生産拠点を開設すると発表しました。

2024年3月に取得した既存の土地・建物を改修し、2028年1月の操業開始が予定されています。

新拠点の投資総額は約250億円で、同社が世界トップシェアを誇る半導体洗浄装置などの生産工程の一部を担うクリーンルームを設置するとしています。半導体製造装置事業全体の生産能力の拡充、ならびに品質と生産効率の向上を図る方針です。

コメント

半導体洗浄装置で世界トップシェアを握るSCREENが、京都府内に約250億円を投じて新たな生産基盤を整備するということです。既存の建物を高度なクリーンルーム環境へと改修することで、旺盛な需要に対してスピード感をもって供給能力を拡大させるようです。

基ニュース

SCREENホールディングス:プレスリリース(10/30)

キオクシア、完全子会社のキオクシア岩手を吸収合併し製造体制を強化

キオクシアは10/30、完全子会社であるキオクシア岩手を2027/4/1付で吸収合併すると発表しました。

キオクシア本体を存続会社とする吸収合併方式で、キオクシア岩手の事業および従業員はそのままキオクシアが承継します。

この組織統合の目的について同社は、昨今のAIデータセンター向けの旺盛な需要を背景にフラッシュメモリー市場の中長期的な拡大が見込まれる中、最先端製品の製造力を強化し、持続的な成長を実現するためとしています。

キオクシア岩手(北上工場)は、フラッシュメモリの主力生産拠点として四日市工場とともに同社の事業を支えてきました。今回の合併により、これまで子会社として分かれていた組織を本体へ一体化することで、生産拠点間の連携をさらに深め、全社的な経営効率の向上を図るものとみられます。

コメント

AI特需によるメモリ市場の急回復を受け、過去最高益の決算を発表したばかりのキオクシアが、生産体制をより盤石にするための組織再編に動きました。別会社となっていた製造子会社を本体に吸収することで、技術開発から量産への移行スピードやリソース配分、意思決定を劇的に早める狙いがあるのでしょう。

基ニュース

キオクシア:プレスリリース(10/30)
